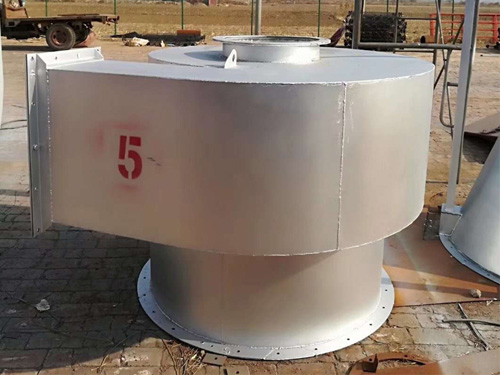

雙級蝸旋除塵器是慣性除塵器和旁路式旋風除塵器組合的除塵裝置。它除塵效率較高，壓力損失適中，結構精巧，適用于鍋爐等粗塵粒較多的煙氣除塵。雙級蝸旋除塵器由蝸殼、固定葉片和旁路式旋風除塵器組成。



工作原理 含塵氣體在蝸殼入口處一般以18~25m/s的速度切向進入，在蝸殼內形成第1次旋轉運動，塵粒在離心力的作用下向殼壁分離，經濃縮分離的粉塵在分流口處進入旁路式旋風除塵器。固定葉片對氣體有導向作用，降低阻力，同時也是一組百葉式除塵器。含塵氣體在通過固定葉片時塵粒由于慣性力的作用撞擊葉片的表面，并被反彈出來向蝸殼壁分離，大部分塵粒靠氣流的變向而產生的離心力進行了分離，凈化后的氣體經葉片間隙排出。約占10%~205的含塵氣體量帶著被濃縮分離的塵粒，經流口進入旁路式旋風除塵器。經再次分離后干凈氣體從排氣口排出。
