脈沖袋式除塵器由框架、 箱體、 濾袋、 清灰裝置和壓縮空氣裝置、 差壓裝置和電控裝置組成,脈沖袋式除塵器與其他袋式除塵器的主要區別是清灰裝置。
1.框架
脈沖袋式除塵器的框架由梁、 柱、 斜撐等組成, 框架設計的要點在于要有足夠的強度和剛度支撐箱體、 灰重及維護檢修時的活動荷裁, 并防范遇到特殊情況如地震、 風雪等災害不至損壞 。
2.箱體
脈沖袋式除塵器的箱體分為濾袋室和清凈室兩大部分, 兩室由花板隔開 。 在箱體設計中主要是確定壁板和花板, 壁板設計要進行詳細的結構計算, 花板設計除了參考同類產品外基本是憑設計者的經驗。
3.脈沖除塵器的清灰裝置運行原理
脈沖袋式除塵器的清灰裝置由脈沖閥、 噴吹管、 貯氣包、 誘導器和控制儀幾部分組成.
脈沖袋式除塵器清灰裝置工作原理： 脈沖調一端接壓結空氣包, 另一端接噴吹管、 脈沖閥背壓室接控制閥, 脈沖控制儀控制著控制閥及脈沖閥開啟, 當控制儀無信號輸出時, 控制閥的排氣口被關閉, 脈沖閥噴口處關閉狀態; 當控制儀發出信號時控制排氣口被打開, 脈沖閥背壓室外的氣體泄掉,壓力降低, 膜片兩面產生差壓, 膜片因壓差作用而產生移位, 脈沖閥噴吹打開, 此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴出 （從噴吹管噴出的氣體為一次風）. 當高速氣流通過文氏管誘導。
4.壓縮空氣裝置
壓縮空氣管路系統包括空氣處理設備（即氣源三聯體:油霧器、過濾器、減壓閥）.電磁控制閥、汽缸（控制提升閥用）等.
（1）空氣處理設備（氣源三聯體） 這是為保護脈沖閥、電磁閥、汽缸而設置的對壓縮空氣進行清潔、過濾的裝置, 用以除去壓縮空氣中的油、 水及雜質.
（2） 電磁閥 電磁閥在壓縮空氣管路中是控制汽缸,
脈沖閥開啟、關閉動作的重要部件.
（3）提升閥汽缸 袋室工作時,提升閥打開,凈化后的煙氣從氣箱經此孔口進入出氣口; 清灰時· 提升閥關閉· 切斷袋室煙氣與出氣口的通路, 袋室進入清灰狀態。 清灰結束, 提升閥重新打開, 袋室重新進入過濾狀態。
5.布袋除塵器袋籠和濾袋起到怎樣的作用

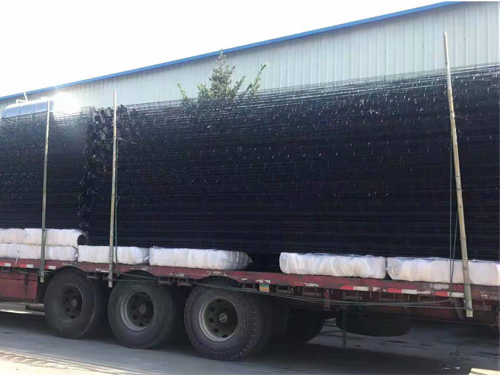

袋籠是袋式除塵器的重要部件之一。脈沖袋式除生器的袋籠,也稱框架、骨架;內濾反吹鳳袋 式除塵器設防癟壞。 濾袋框架的作用是支撐濾袋, 使之在過濾及清灰狀態下張緊并保持形狀,盡量減少受折損傷。脈沖袋式除塵器袋籠的縱向根數,因濾袋直徑及材質的相異而有不同的要求。濾袋在除塵器中具有核心作用 。 脈沖袋式除塵器渡袋直徑125 ~ 180mm、 長度2~ 10m,材質有機纖維、化學纖維和無機纖維。根據使用條件不同壽命約1~5年。
6.差壓裝置有必要安裝嗎
袋式除塵器差壓裝置由取壓口、管道和差壓計組成。差壓計多用 U形壓力計、表型壓力
計或差壓變送器等。
